車両用灯器(横型)
京三製作所 薄型 警管22号 300Φ

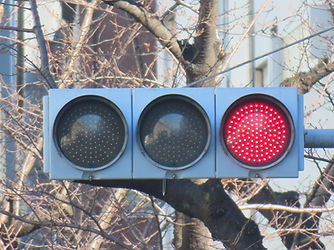

灯色
側面
レンズアップ

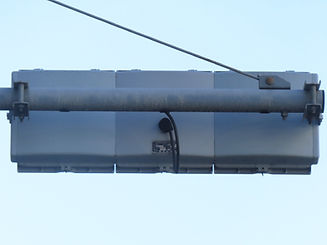

裏面

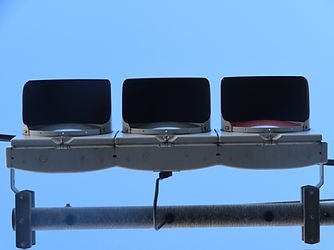

底面
斜め
交差点全景
銘板
データ
警交22号 U形車両用交通信号灯器(LED)
形式：VAT-1H33
レンズ：300Φ LED9周
(アスタリスク素子ユニット)
製造年月：2007年10月
設置数：普通
撮影地：東京都江戸川区平井7丁目
撮影日：2024年3月
コメント
通称VATと呼ばれる背面が蒲鉾のように少し膨らんだ形をしている灯箱です。
警管仕様の車両灯は基本的に側面が狭く、通称薄耳と呼ばれています。
アスタリスク配列の素子ユニットを使用しています。
2004年頃から都内は薄型LEDを本格的に採用されました。
この灯器は2004年、2007年に設置されていました。
京三製作所 薄型 警管22号 300Φ
灯色
側面
レンズアップ
底面
斜め
交差点全景
裏面
銘板
データ
警交22号 U形車両用交通信号灯器(LED)
形式：VAT-1H33
レンズ：300Φ LED9周
(アスタリスク素子ユニット)
製造年月：2007年8月
設置数：この場所のみ確認
撮影地：東京都品川区北品川1丁目
初撮影日：2018年11月
最 終撮影日：2025年1月
コメント
こちらは警交仕様(側面に台形のカバーがある)のVATです。
アスタリスク配列の素子ユニットを使用しています。
この場所のみ設置されています。
薄耳だと側面の取付金具が合わないためか、警交仕様のVATで設置したのではないかと思われます。
更新前も直付けで設置されていたようです。
京三製作所 薄型 警管22号 300Φ
灯色
側面
レンズアップ
裏面
底面
斜め
交差点全景
銘板
データ
警交22号 U形車両用交通信号灯器(LED)
形式：VAT-1H33
レンズ：300Φ LED9周
(日亜製日信共通素子ユニット)
製造年月：2011年11月
設置数：多い
撮影地：東京都江東区東陽
撮影日：2025年4月
コメント
日亜製の素子ユニットを使用しています。
都内では2004年から2012年頃まで長く使用されており、設置数はかなり多いです。
2006年頃にはかなり短い通常フードも使用されていました。
京三製作所 薄型 警管22号 300Φ
灯色
側面
レンズアップ
裏面
底面
斜め
交差点全景
銘板
データ
警交22号 U形車両用交通信号灯器(LED)
形式：VAT-1H33
レンズ：300Φ LED 青6周、黄8周、赤7周
(日亜製日信共通面拡散ユニット)
製造年月：2013年7月
設置数：少ない
撮影地：東京都江戸川区北小岩7丁目
撮影日：2024年5月
コメント
日亜製の面拡散ユニットを使用しています。
都内では2013年から2014年まで設置されていましたが製造時期が短く、それほど多くは設置されていないようです。
また、都内では2014年までVATを使用しており、2013年からようやく面拡散を使用されるようになりました。
京三製作所 薄型 警管22号 250Φ
灯色
側面
レンズアップ
裏面
底面
斜め
交差点全景
銘板
データ
警交22号 U形車両用交通信号灯器(LED)
形式：VAT-1H23
レンズ：250Φ LED7周
(アスタリスク素子ユニット)
製造年月：2007年10月
設置数：かなり少ない
撮影地：東京都台東区上野7丁目
撮影日：2023年12月
コメント
2007年秋頃に都内で250ΦのLEDが設置されるようになりました。
300Φと比べて素子が1～2周分少なくなっています。
アスタリスク配列の素子ユニットを使用しています。
250Φのアスタリスク素子は2007年の僅か数ヶ月でしか設置されていなかったため、設置数はかなり少ないです。
京三製作所 薄型 警管22号 250Φ
灯色
側面
レンズアップ
裏面
底面
斜め
交差点全景
銘板
データ
警交22号 U形車両用交通信号灯器(LED)
形式：VAT-1H23
レンズ：250Φ LED7周
(日亜製日信共通素子ユニット)
製造年月：2010年3月
設置数：多い
撮影地：東京都江戸川区瑞江4丁目
初撮影日：2020年8月
最終撮影日：2025年1月
コメント
アスタリスク素子の後に日亜素子が使用されるようになりました。
2014年まで設置されていたので、設置数はかなり多めです。
京三製作所 薄型 警管22号 300Φ
灯色
側面
レンズアップ
裏面
底面
斜め
交差点全景
銘板
データ
警交22号 U形車両用交通信号灯器(LED)
形式：VSS-1H33
レンズ：300Φ LED 青6周、黄8周、赤7周
(日亜製日信共通面拡散ユニット)
製造年月：2015年8月
設置数：普通
撮影地：東京都足立区東和2丁目20
撮影日：2024年11月
コメント
通称VSSと呼ばれる分割されているステンレス製分割の灯箱です。
警管仕様だと側面のスペーサーがないのが特徴です。
都内では2015年からVSSが設置されるようになりました。
どちらかというと23区より多摩地区の方が見かける印象です。
京三製作所 薄型 警管22号 300Φ
灯色
レンズアップ
裏面
側面
底面
斜め
交差点全景
銘板
データ
警交22号 U形車両用交通信号灯器(LED)
形式：VSS-1H33
レンズ：300Φ LED 青6周、黄7周、赤7周
(日亜製日信共通面拡散ユニット)
製造年月：2015年12月
設置数：普通
撮影地：東京都葛飾区西新小岩4丁目2
撮影日：2024年11月
コメント
都内では2016年から黄色7 周のVSSが設置されるようになりました。
こちらはどちらかというと23区の方が見かける印象です。
京三製作所 薄型 警管22号 250Φ
灯色
側面
レンズアップ
裏面
底面
斜め
交差点全景
銘板
データ
警交22号 U形車両用交通信号灯器(LED)
形式：VAT-1H23
レンズ：250Φ LED7周
(日亜製日信共通素子ユニット)
製造年月：2015年06月
設置数：やや少ない
撮影地：東京都足立区東和2丁目20
初撮影日：2024年11月
最終撮影日：2025年3月
コメント
都内では2015年からVSSの250Φも設置されるようになりました。
こちらは日亜素子を使用しています。
足立区や江戸川区などといった住宅街の方で探せば見つかることがあります。
京三製作所 薄型 警管22号 250Φ
灯色
側面
レンズアップ
裏面
底面
斜め
交差点全景
銘板
データ
警交22号 U形車両用交通信号灯器(LED)
形式：VAT-1H23
レンズ：250Φ LED 青5周、黄6周、赤6周
(日亜製日信共通面拡散ユニット)
製造年月：2017年1月
設置数：少ない
撮影地：東京都葛飾区西新小岩5丁目
撮影日：2024年11月
コメント
都内では2016年から250Φ面拡散のVSSが設置されるようになりました。
足立区や大田区などの住宅街でも見つかることがありますが、東大和市で探した方が見つかりやすい印象です。
京三製作所 薄型 警管22号 300Φ
灯色
レンズアップ
裏面
側面
底面
斜め
交差点全景
銘板
データ
警交22号 U形車両用交通信号灯器(LED)
形式：VSD-1H33
レンズ：300Φ LED7周
(電材製面拡散ユニット) 信号電材OEM
製造年月：2021年8月
設置数：多い
撮影地：東京都町田市小山田町
撮影日：2025年3月
コメント
都内では2017年頃から電材OEMの京三銘版が設置されるようになりました。
形式はVSDとなり、2018年から会社名のロゴが変更されました。
2019年頃までは黒塗装や灯箱のみの更新が多めでした。
京三製作所 薄型 警管22号 250Φ
灯色
レンズアップ
裏面
側面
底面
斜め
交差点全景
銘板
データ
警交22号 U形車両用交通信号灯器(LED)
形式：VSD-1H23
レンズ：250Φ LED6周
(電材製面拡散ユニット) 信号電材OEM
製造年月：2023年9月
設置数：かなり少ない
撮影地：東京都羽村市羽中2丁目
撮影日：2024年12月
コメント
京三が電材製の灯器を本格的に使用されてから250Φも設置されるようになりました。
300Φに比べ、設置数はかなり少ないです。
コイト電工 薄型 警管22号 300Φ
灯色
レンズアップ
裏面
側面
底面
斜め
交差点全景
銘板
データ
警交22号 U形車両用交通信号灯器(LED)
形式：1H3GYRTK4
レンズ：300Φ LED 青10周、黄赤9周
(自社製素子ユニット)
製造年月：2004年10月
設置数：多い
撮影地：東京都足立区古千谷小南
初撮影日：2020年11月
最終撮影日：2024年11月
コメント
2004年から都内で設置されたコイト初代薄型です。
側面に2本ずつボルトが取り付けられており、裏面は上下に富士山のような台形の模様があります。
コイト製では他県より早く設置された薄型灯器でもあります。
コイト電工 薄型 警管22号 300Φ
灯色
レンズアップ
裏面
側面
底面
斜め
交差点全景
銘板
データ
警交22号 U形車両用交通信号灯器(LED)
形式：1H33GYR
レンズ：300Φ LED9周
(自社製素子ユニット)
製造年月：2010年2月
設置数：多い
撮影地：東京都中央区京橋3丁目
撮影日：2023年11月
コメント
2007年からLEDの素子が全て9周になりました。
2007年8月頃から2009年まで主にイワブチフードと呼ばれる京三の短フードにかなり似たフードを使用していました。
形式はこの頃から2012年までGYRの後ろは刻印されなくなりました。
コイト電工 薄型 警管22号 250Φ
灯色
レンズアップ
裏面
側面
底面
斜め
交差点全景
銘板
データ
警交22号 U形車両用交通信号灯器(LED)
形式：1H23GYR
レンズ：250Φ LED8周
(自社製素子ユニット)
製造年月：2009年5月
設置数：多い
撮影地：東京都荒川区南千住8丁目
撮影日：2025年3月
コメント
コイト製も2007年から250Φが導入されました。
外側の1周目の素子を入れていないものです。
こちらも2007年8月頃から2009年まで主にイワブチフードと呼ばれる京三の短フードにかなり似たフードを使用していました。
形式はこの頃から2012年までGYRの後ろは刻印されなくなりました。
コイト電工 薄型 警管22号 300Φ
灯色
レンズアップ
裏面
側面
底面
斜め
交差点全景
銘板
データ
警交22号 U形車両用交通信号灯器(LED)
形式：1H33GYR
レンズ：300Φ LED9周
(自社製素子ユニット)
製造年月：2010年11月
設置数：やや少ない
撮影地：東京都中央区日本橋１丁目
撮影日：2023年10月
コメント
2010年からコイト薄型がモデルチェンジされました。
裏面は模様が無く、すっきりとした四角型になりました。
2010年度は主にイワブチフードを使用していました。
2011年夏頃から現在(コイト電工)の会社名に変更されています。
設置数は全体的にやや少なめですが、日本橋にかつてオリジナルデザインがあった通りに何ヶ所か設置されています。
コイト電工 薄型 警管22号 300Φ
灯色
レンズアップ
裏面
側面
底面
斜め
交差点全景
銘板
データ
警交22号 U形車両用交通信号灯器(LED)
形式：1H33GYR
レンズ：300Φ LED8周
(自社製素子ユニット)
製造年月：2010年11月
設置数：やや少ない
撮影地：東京都中央区日本橋１丁目
撮影日：2023年10月
コメント
2011年秋頃からLEDの素子が8周に変更されました。
設置数は全体的にやや少なめです。
東京ゲートブリッジ付近や小松川の京葉道路付近に数ヶ所設置されているくらいで、あまり固まった場所には設置されていないようです。
コイト電工 薄型 警管22号 300Φ
灯色
レンズアップ
裏面
側面
底面
斜め
交差点全景
銘板
データ
警交22号 U形車両用交通信号灯器(LED)
形式：1H33GYRC
レンズ：300Φ LED 青6周、黄8周、赤7周
(自社製素子ユニット)
製造年月：2013年7月
設置数：非常に多い
撮影地：東京都北区上十条3丁目
初撮影日：2019年3月
最終撮影日：2024年1月
コメント
2013年からLEDの素子が変更されました。
他県では灯箱もデザインが変更されていますが、都内では変わらず使用されています。
形式の一番後ろに警交1014号の3代目、TCと同じユニットを示すCが刻印されています。
10年以上製造されているためか、都内で最も多いのではないかと思います。
コイト電工 薄型 警管22号 250Φ
灯色
レンズアップ
裏面
側面
底面
斜め
交差点全景
銘板
データ
警交22号 U形車両用交通信号灯器(LED)
形式：1H23GYR
レンズ：250Φ LED8周
(自社製素子ユニット)
製造年月：2010年12月
設置数：やや少ない
撮影地：東京都足立区青井2丁目
初撮影日：2020年5月
撮影日：2024年11月
コメント
コイト薄型2代目の250Φも設置されました。
2010年度は主にイワブチフードを使用していました。
2011年夏頃から現在(コイト電工)の会社名に変更されています。
設置数は全体的に少なめですが、足立区周辺で探せば意外と見つかります。
コイト電工 薄型 警管22号 250Φ
灯色
レンズアップ
裏面
側面
底面
斜め
交差点全景
銘板
データ
警交22号 U形車両用交通信号灯器(LED)
形式：1H23GYRC
レンズ：250Φ LED7周
(自社製素子ユニット)
製造年月：2013年10月
設置数：多い
撮影地：東京都江東区三好3丁目21
初撮影日：2019年3月
撮影日：2024年11月
コメント
2011年秋頃からLEDの素子が7周に変更されました。
10年以上製造されているため、薄型250Φの中では最も多いのではないかと思います。
日本信号 薄型 警管22号 300Φ
灯色
レンズアップ
裏面
側面
底面
斜め
交差点全景
銘板
データ
警交22号 U形車両用交通信号灯器(LED) フード取付用ネジ穴8点
形式：ED1151A
レンズ：300Φ LED9周
(日亜製素子ユニット)
製造年月：2008年4月
設置数：多い
撮影地：東京都荒川区東日暮里５丁目
撮影日：2026年9月
コメント
都内ではかなり早めに薄型灯器が設置されました。
八角形の灯箱を3つに繋げており、フードのネジ穴が斜め方向(8点留め)にしか留められないのが特徴です。
日亜製の素子ユニットを使用しています。
2007年から短フードはイワブチフードと呼ばれる京三の短フードにかなり似たフードを使用していました。
イワブチフードの筒型が取り付けられいるものがありますが灯箱に真横のネジ穴が無い為、筒型フードのネジ穴(真横)が丸見えになっています。
日本信号 薄型 警管22号 250Φ
灯色
レンズアップ
裏面
側面
底面
斜め
交差点全景
銘板
データ
警交22号 U形車両用交通信号灯器(LED) フード取付用ネジ穴8点
形式：ED1150A
レンズ：250Φ LED7周
(日亜製素子ユニット)
製造年月：2009年1月
設置数：多い
撮影地：東京都足立区平野3丁目6
撮影日：2024年11月
コメント
日信も2007年秋頃から250Φが設置されるようになりました。
フードのネジ穴が斜め方向(8点留め)にしか留められないタイプです。
こちらも短フード、筒型はイワブチフードを使用しているものが多いです。
日本信号 薄型 警管22号 300Φ
灯色
レンズアップ
裏面
側面
底面
斜め
交差点全景
銘板
データ
警交22号 U形車両用交通信号灯器(LED) フード取付用ネジ穴12点
形式：ED1151A
レンズ：300Φ LED9周
(日亜製素子ユニット)
製造年月：2011年11月
設置数：多い
撮影地：東京都江東区白河4丁目
撮影日：2024年11月
コメント
2010年秋頃からフードのネジ穴が12点留めになりました。
Wフードの向きも他メーカー同様、調整出来るようになりました。
他県でいうと、丁度日亜面拡散が本格的に使用されていた頃です。
また、2011年から短フードのデザインが変更されました。
従来の短フードより若干長いです。
日本信号 薄型 警管22号 250Φ
灯色
レンズアップ
裏面
側面
底面
斜め
交差点全景
銘板
データ
警交22号 U形車両用交通信号灯器(LED) フード取付用ネジ穴12点
形式：ED1150A
レンズ：250Φ LED7周
(日亜製素子ユニット)
製造年月：2012年4月
設置数：多い
撮影地：東京都江東区平野2丁目
撮影日：2024年11月
コメント
2010年秋頃からフードのネジ穴が12点留めになりました。
Wフードの向きも他メーカー同様、調整出来るようになりました。
他県でいうと、丁度日亜面拡散が本格的に使用されていた頃です。
また、2011年から短フードのデザインが変更されました。
従来の短フードより若干長いです。
この灯器は2014年まで製造されていました。
日本信号 薄型 警管22号 300Φ
灯色
レンズアップ
裏面
側面
底面
斜め
交差点全景
銘板
データ
警交22号 U形車両用交通信号灯器(LED) フード取付用ネジ穴12点
形式：ED1151M
レンズ：300Φ LED 青6周、黄8周、赤7周
(日亜製面拡散ユニット)
製造年月：2013年3月
設置数：普通
撮影地：東京都台東区浅草4丁目
撮影日：2025年3月
コメント
日亜製の面拡散ユニットを使用しています。
都内では2013年から2014年まで設置されていましたが製造時期が短く、それほど多くは設置されていないようです。
多摩市や稲城市等で幾つか設置されています。
日本信号 薄型 警管22号 300Φ
灯色
レンズアップ
裏面
側面
底面
斜め
交差点全景
銘板
データ
警交22号 U形車両用交通信号灯器(LED)
形式：ED1177A
レンズ：300Φ LED 青6周、黄8周、赤7周
(日亜製面拡散ユニット)
製造年月：2015年4月
設置数：普通
撮影地：東京都墨田区向島2丁目
斜めアングルのみ：東京都葛飾区東四つ木１丁目
撮影日：2024年8月
斜めアングルのみ：2023年5月
コメント
2015年頃から都内でも日信薄型がモデルチェンジされました。
裏面の模様が丸形で星和電機薄型とそっくりになり、銘版の真下にケーブル線を通す穴があります。
1年くらいしか製造されてないのですが、設置数は意外とあります。
日本信号 薄型 警管22号 300Φ
灯色
レンズアップ
裏面
側面
底面
斜め
交差点全景
銘板
データ
警交22号 U形車両用交通信号灯器(LED)
形式：ED1177A
レンズ：300Φ LED 青6周、黄7周、赤7周
(日亜製面拡散ユニット)
製造年月：2016年1月
設置数：普通
撮影地：東京都江戸川区瑞江4丁目
撮影日：2025年12月
コメント
2016年から京三のVSSと同じく黄色が7周に変更されました。
都内では2019年まで製造されていました。
それ以降、日信は都内だと2024年まで灯器は設置されませんでした。
日本信号 薄型 警管22号 250Φ
灯色
側面
レンズアップ
裏面
底面
斜め
交差点全景
銘板
データ
警交22号 U形車両用交通信号灯器(LED)
形式：ED1186A
レンズ：250Φ LED7周
(日亜製素子ユニット)
製造年月：2015年2月
設置数：やや少ない
撮影地：東京都八王子市叶谷町
初撮影日：2020年2月
最終撮影日：2024年10月
コメント
250Φも設置されるようになりました。
こちらは日亜素子を使用しています。
足立区や南大沢などといった住宅街の方で探せば見つかることがあります。
日本信号 薄型 警管22号 250Φ
灯色
側面
底面
斜め
レンズアップ
交差点全景
裏面
銘板
データ
警交22号 U形車両用交通信号灯器(LED)
形式：ED1186A
レンズ：250Φ LED 青5周、黄6周、赤6周
(日亜製面拡散ユニット)
製造年月：2016年1月
設置数：少ない
撮影地：東京都立川市若葉町２丁目
初撮影日：2019年11月
最終撮影日：2026年4月
コメント
都内では2016年から250Φ面拡散が設置されるようになりました。
江戸川区や八王子市、小平市などの住宅街で見つかることがあります。
その地域で見つかったら数ヶ所くらいある・・・という印象です。
日本信号 低コスト 警管47号 250Φ
灯色
側面
レンズアップ
裏面
底面
斜め
交差点全景
銘板
データ
警交47号 交通信号灯器(車両用)
形式：ED1203A
レンズ：250Φ LED 青6周、黄6周、赤7周
(日亜製面拡散ユニット)
製造年月：2025年8月
設置数：多い
撮影地：東京都練馬区西大泉5丁目33
撮影日：2025年12月
コメント
2025年8月、ようやく都内で低コスト灯器が設置されるようになりました。
フードを取り付けることも可能です。
2026年時点で低コストが公道に設置されているのは日信のみです。
警管仕様の車両灯で、灯箱蓋留め金具のパッチン錠が採用されるのはこの車両灯が初めてです。
信号電材 薄型 警管22号 300Φ
灯色
側面
レンズアップ
裏面
底面
斜め
交差点全景
銘板
データ
警交22号 U形車両用交通信号灯器(LED) 0型
形式：1H3GYR
レンズ：300Φ LED9周
(自社製素子ユニット)
製造年月：2004年7月
設置数：普通
撮影地：東京都大田区南馬込5丁目
撮影日：2025年1月
コメント
都 内では2004年夏頃から薄型灯器が設置されるようになりました。
信号電材が最も早かったです。
信号電材製最初期の薄型で、この灯箱は0型と呼ばれており、灯箱蓋留め部分の幅が直角なのと、側面の耳が直角なのが特徴です。
主に日光街道(足立区)や第二京浜(大田区)の通りに設置されています。2004年10月くらいまでしか製造されていない割にはそこそこ設置されています。
信号電材 薄型 警管22号 300Φ

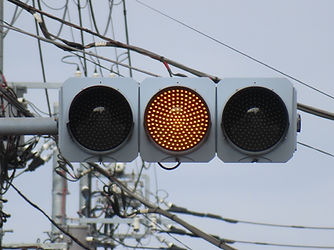

灯色
レンズアップ
裏面

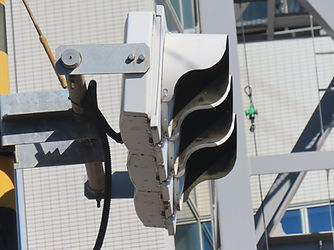

側面
底面

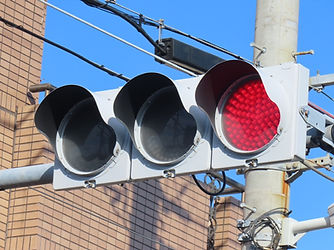

斜め

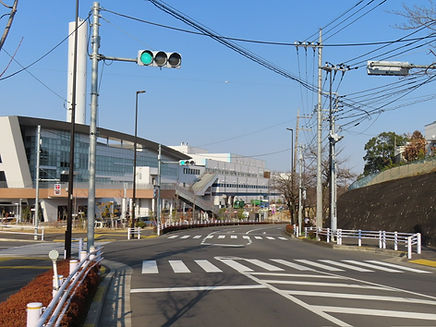

交差点全景
銘板
データ
警交22号 U形車両用交通信号灯器(LED) Ⅰ型
形式：1H3GYR
レンズ：300Φ LED9周
(自社製素子ユニット)
製造年月：2005年5月
設置数：多い
撮影地：東京都板橋区前野町3丁目
撮影日：2024年1月
コメント
都内では2004年秋頃からモデルチェンジされました。
この灯箱はⅠ型と呼ばれており、側面の耳が丸みありなのが特徴です。
また、2005年秋頃になると底面に取り付けられているものが黒いゴムから灯箱同色のものに変更されました。
信号電材 薄型 警管22号 300Φ
灯色
レンズアップ
裏面
側面
底面
斜め
交差点全景
銘板
データ
警交22号 U形車両用交通信号灯器(LED) Ⅱ型
形式：1H3GYRまたは1H33GYR
レンズ：300Φ LED9周
(自社製素子ユニット)
製造年月：2007年11月
設置数：多い
撮影地：東京都日野市日野
撮影日：2024年10月
コメント
都内では2007年頃からモデルチェンジされました。
この灯箱はⅡ型と呼ばれており、灯箱蓋留め金具の部分の幅がV字のように斜め方向にカットされています。
2009年まで抱え込みのような設置方法になっているのがほとんどです。
フードは250Φが採用され始めた2007年秋から2009年まで主にイワブチフードやコイト製のフードが使用されており、2010年から自社製のフードに戻りました。
また、自社製の筒型フードやダブルフードの長さが半分に短くなりました。
電材薄型の中ではかなり多い方です。
信号電材 薄型 警管22号 250Φ
灯色
レンズアップ
裏面
側面
底面
斜め
交差点全景
銘板
データ
警交22号 U形車両用交通信号灯器(LED) Ⅱ型
形式：1H23GYR
レンズ：300Φ LED8周
(自社製素子ユニット)
製造年月：2009年7月
設置数：多い
撮影地：東京都日野市日野
撮影日：2024年11月
コメント
都内では2007年秋頃から設置されました。
この灯箱はⅡ型と呼ばれており、灯箱蓋留め金具の部分の幅がV字のように斜め方向にカットされています。
2009年まで抱え込みのような設置方法になっているのがほとんどです。
フードは2007年秋から2009年まで主 にイワブチフードやコイト製のフードが使用されており、2010年から自社製のフードに戻りました。
設置数はかなり多いです。
信号電材 薄型 警管22号 300Φ
灯色
レンズアップ
裏面
側面
底面
斜め
交差点全景
銘板
データ
警交22号 U形車両用交通信号灯器(LED) Ⅱ型
形式：1H33GYR
レンズ：300Φ LED7周
(自社製面拡散ユニット)
製造年月：2011年9月
設置数：普通
撮影地：東京都板橋区舟渡1丁目
撮影日：2025年5月
コメント
都内では2011年頃から自社製の面拡散が使用されました。
設置当初は300Φのみ使用されていました。
主に北区でよく見かけます。
信号電材 薄型 警管22号 250Φ
灯色
レンズアップ
裏面
側面
底面
斜め
交差点全景
銘板
データ
警交22号 U形車両用交通信号灯器(LED) Ⅱ型
形式：1H23GYR
レンズ：250Φ LED6周
(自社製面拡散ユニッ ト)
製造年月：2014年1月
設置数：少ない
撮影地：東京都墨田区亀沢
撮影日：2024年8月
コメント
都内では2012年頃から250Φの自社製面拡散が設置されました。
京三や日信、コイトに比べたら思ったより設置数は少ないようです。
信号電材 薄型 警管22号 300Φ
灯色
レンズアップ
裏面
側面
底面
斜め
交差点全景
銘板
データ
警交22号 U形車両用交通信号灯器(LED) Ⅲ型
形式：1H33GYR
レンズ：300Φ LED7周
(自社製面拡散ユニット)
製造年月：2021年9月
設置数：多い
撮影地：東京都八王子市鑓水2丁目
撮影日：2025年3月
コメント
都内では2014年頃から灯箱がモデルチェンジされました。
この灯箱はⅢ型と呼ばれており、灯箱蓋留め金具の部分の幅が更にV字のように斜め方向にカットされています。
正面から見ないと判別するのが難しいです。
2026年まで設置されていたので、設置数は多めです。
2017年から2019年頃まで灯箱のみ更新している時期もありました。
信号電材 薄型 警管22号 250Φ
灯色
レンズアップ
裏面
側面
底面
斜め
交差点全景
銘板
データ
警交22号 U形車両用交通信号灯器(LED) Ⅲ型
形式：1H23GYR
レンズ：250Φ LED6周
(自社製面拡散ユニット)
製造年月：2021年2月
設置数：多い
撮影地：東京都杉並区久我山3丁目
撮影日：2025年3月
コメント
Ⅲ型の250Φも300Φ同様、同時期に設置されました。
2025年まで設置されていたので、設置数は多めです。
星和電機 薄型 警管22号 300Φ
灯色
レンズアップ
裏面
側面
底面
斜め
交差点全景
銘板
データ
警交22号 U形車両用交通信号灯器(LED)
形式：C-1
レンズ：300Φ LED8周
(自社製素子ユニット)
製造年月：2006年9月
設置数：多い
撮影地：東京都八王子市兵衛1丁目
撮影日：2023年7月
コメント
都内では2004年から星和電機も薄型が設置されるようになりました。
灯箱は厚型灯器を潰したような形になっています。
2008年から2009年頃はイワブチフードを使用しているのがほとんどです。
設置数は多めで蔵前橋通りや明治通り、府中街道、睦橋通り等と言った名のある通りによく見かける印象です。
星和電機 薄型 警管22号 250Φ
灯色
レンズアップ
裏面
側面
底面
斜め
交差点全景
銘板
データ
警交22号 U形車両用交通信号灯器(LED)
形式：C-1
レンズ：250Φ LED7周
(自社製素子ユニット)
製造年月：2008年1月
設置数：非常に少ない
撮影地：東京都足立区南花畑4丁目
初撮影日：2019年5月
最終撮影日：2024年7月
コメント
2007年から星和電機も250Φが設置されるようになりました。
外側の1周目の素子を入れていないものです。
設置数は非常に少なく、この場所と大國魂神社くらいしか現在は残っていないです。
※あきる野市にも1ヶ所ありますが、そちらは青が点灯しないので省きます。
三工社 薄型 警管22号 300Φ
灯色
レンズアップ
裏面
側面
底面
斜め
交差点全景
銘板
データ
警交22号 U形車両用交通信号灯器(LED) フード取付用ネジ穴8点
形式：STL001
レンズ：300Φ LED9周
(日亜製素子ユニット) 日本信号OEM
製造年月：2006年7月
設置数：普通
撮影地：東京都新宿区若松町3
撮影日：2025年4月
コメント
三工社も薄型灯器が2005年から設置されるようになりました。
日本信号薄型OEM灯器です。
フードのネジ穴が斜め方向(8点留め)にしか留められない灯箱です。
都内で三工社製の灯器が公道で設置されるのは約30年ぶりとなります。
銘版の製造番号の方に種別が刻印されています(Hは横型)。
2007年から2009年までは主にイワブチフードを使用しています。
2010年度のみ日信の短フードを使用していました。
多摩市や稲城市、町田市、板橋区で幾つか設置されていますが、それ以外の地域だと見つけるのは中々難しいです。
三工社 薄型 警管22号 250Φ
灯色
レンズアップ
裏面
側面
底面
斜め
交差点全景
銘板
データ
警交22号 U形車両用交通信号灯器(LED) フード取付用ネジ穴8点
形式：STL001
レンズ：250Φ LED7周
(日亜製素子ユニット) 日本信号OEM
製造年月：2010年5月
設置数：普通
撮影地：東京都江戸川区本一色2丁目
撮影日：2025年5月
コメント
三工社も2007年頃から250Φが設置されるようになりました。
日本信号薄型OEM灯器です。
フードのネジ穴が斜め方向(8点留め)にしか留められない灯箱です。
こちらも銘版の製造番号の方に種別が刻印されています(Hは横型)。
2007年から2009年までは主にイワ ブチフードを使用しています。
2010年度のみ日信の短フードを使用していました。
江戸川区等の住宅街で探すと見つかります。
三工社 薄型 警管22号 300Φ
灯色
側面
底面
斜め
レンズアップ
裏面
交差点全景
銘板
データ
警交22号 U形車両用交通信号灯器(LED) フード取付用ネジ穴12点
形式：ED1151A
レンズ：300Φ LED9周
(日亜製素子ユニット)
製造年月：2011年9月
設置数：少ない
撮影地：東京都目黒区五本木2丁目
撮影日：2023年3月
コメント
フードのネジ穴が12点留めになった日本信号薄型OEM灯器です。
銘版は前回と変わらず製造番号の方に種別が刻印されています(Hは横型)。
2011年頃に製造されているのがほとんどです。
目黒区や世田谷区の住宅街で見かけますが、それ以外の地域だと見つけるのは厳しいかと思います。
三工社 薄型 警管22号 250Φ
灯色
レンズアップ
裏面
側面
底面
斜め
交差点全景
銘板
データ
警交22号 U形車両用交通信号灯器(LED) フード取付用ネジ穴12点
形式：STL001
レンズ：250Φ LED7周
(日亜製素子ユニット)
製造年月：2011年10月
設置数：少ない
撮影地：東京都目黒区五本木2丁目
撮影日：2023年3月
コメント
フードのネジ穴が12点留めになった日本信号薄型OEM灯器です。
銘版は前回と変わらず製造番号の方に種別が刻印されています(Hは横型)。
この灯器は2015年まで製造されていました。
こちらも目黒区や世田谷区の住宅街で見かけますが、300Φよりかは見つかる印象です。
三協高分子 薄型 警管22号 300Φ
灯色
レンズアップ
裏面
側面
底面
斜め
交差点全景
銘板
データ
警交22号 U形車両用交通信号灯器(LED)
形式：H33HLまたは1H3
レンズ：300Φ LED9周
(自社製素子ユニット)
製造年月：2011年1月
設置数：非常に少ない
撮影地：東京都府中市本宿町2丁目
裏面、銘板のみ：東京都港区芝4丁目
初撮影日：2019年11月
最終撮影日：2025年4月
裏面、銘板のみ：2022年9月
コメント
三協高分子の薄型車両灯もごくわずかですが設置されました。
灯箱はVATと似ていますが、裏面に膨らみがないのが特徴です。
2008年製のフードはイワブチフードを使用しています。
300Φの設置数は非常に少なく、2008年か2011年製のものしか見つかっていないです。
※東京都府中市本宿町2丁目にある銘板ですが形式がH23HLと250Φを示すものとなってしまっているため、裏面と銘板は東京都港区芝4丁目のものを載せることにしました。ご注意下さい。
三協高分子 薄型 警管22号 250Φ
灯色
レンズアップ
裏面
側面
底面
斜め
交差点全景
銘板
データ
警交22号 U形車両用交通信号灯器(LED)
形式：H23ELまたはH23HL
レンズ：250Φ LED8周
(自社製素子ユニット)
製造年月：2009年8月
設置数：少ない
撮影地：東京都世田谷区八幡山3丁目
初撮影日：2023年3月
最終撮影日：2024年7月
コメント
三協高分子の薄型車両灯250Φも設置されました。
外側の1周目の素子を入れていないものです。
主に世田谷区や府中市の住宅街に設置されています。
bottom of page
